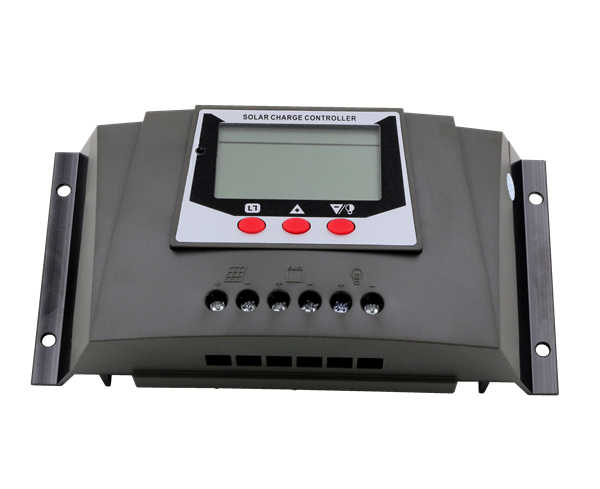

WP30D

新款 30A 12V/24V PWM太阳能充电控制器 支持多种锂电池

产品性能:
产品特点

1.显示方式:LCD显示电池电量,电压电流及充放电状态,每日发电用电数据统计;

2.保护方式:欠压保护,过压保护,过充保护,过载保护,过流保护,过热保护,短路保护,防反向放电,太阳能板和蓄电池反接保护;

3.参数修改:充放电控制参数可通过三个硅胶按键手动调整;

4.工作模式:普通24小时工作模式,光控模式,光控延时模式,光控延时及晨亮;

5.充电方式:三阶段(全速,浮充,提升)PWM充电模式;

6.电池类型:锂电池,磷酸铁锂电池,铅酸蓄电池(密封,开口,胶体);

7.接口特点:可选配远程通讯监控RS232或RS485;

8.底板类型:铝底板;

9.特点:内置温度探头,LCD带背光,有限的雷击防护

技术参数
产品型号 WP30D
额定电流 30A
系统电压 12V 24V
充电模式 PWM三段式充电
太阳能电压 ≤50V
浮充电压 13.8V(可调) 27.6V(可调)
欠压保护 10.7V(可调) 21.4V(可调)
欠压恢复 12.6V(可调) 25.2V(可调)
提升充电 14.4V 28.8V
空载耗损 13mA 15mA
过流短路保护 ≥1.25倍额定电流60秒或短路,≥1.5倍额定电流5秒过载保护动作,≥2.5倍额定电流短路保护动作
充放电压降 <0.2V/<0.1V
温度补偿 -4mV/Cell/℃(提升充及浮充电压补偿)
电缆规格 5# AWG(16 mm2)
工作温度 -20℃至60
储存温度 -30℃至70℃
湿度要求 ≤90% 无凝露
外形尺寸 187mm x 98.5mm x 49.5mm
安装孔间距 150mm x 64mm --Φ5
重量 ≤370g

应用情况

本产品适用于光伏发电站的充电管理,可广泛用于家庭、牧区、边防等太阳能发电系统。
