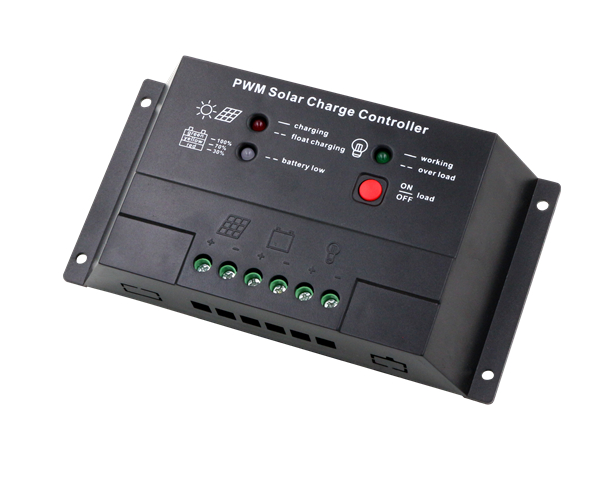

20A 12V/24V PWM太阳能充电控制器
1.显示方式:LED指示灯显示电池电量,充放电状态;
2.保护方式:欠压保护,过压保护,过充保护,过载保护,过流保护,短路保护,防反向放电,太阳能板和蓄电池反接保护;
3.参数修改:充放电参数出厂时设定(特殊参数需定做),不可修改;
4.工作模式:普通24小时工作模式,光控模式,光控延时模式;
5.充电方式:三阶段(全速,提升,浮充)PWM充电模式;
6.接口特点:可选配一个USB(1A/5V);
7.底板类型:铁底板;
8.特点:通过一个按键手动调节工作模式和负载开关
产品型号 | CM2024Z | |
---|---|---|
额定电流 | 20A | |
系统电压 | 12V | 24V |
充电模式 | PWM三段式充电 | |
太阳能电压 | ≤50V | |
浮充电压 | 13.8V | 27.6V |
欠压保护 | 10.7V | 21.4V |
欠压恢复 | 12.6V | 25.2V |
提升充电 | 14.4V | 28.8V |
空载耗损 | 13mA | 15mA |
过流短路保护 | ≥1.25倍额定电流60秒或短路,≥1.5倍额定电流5秒过载保护动作,≥2.5倍额定电流短路保护动作 | |
充放电压降 | <0.2V/<0.1V | |
温度补偿 | -4mV/Cell/℃(提升充及浮充电压补偿) | |
电缆规格 | ≤5# AWG(6 mm²) | |
工作温度 | -20℃至60℃ | |
储存温度 | -30℃至70℃ | |
湿度要求 | ≤90% 无凝露 | |
外形尺寸 | 168mm x 88mm x 34mm | |
安装孔间距 | 159mm x 68mm --Φ4 | |
重量 | ≤275g |
本产品适用于光伏发电站的充电管理,可广泛用于家庭、牧区、边防等太阳能发电系统。
